磁力驱动泵叶轮分类,这些叶轮功能你都知道吗

文章出处:未知 人气:发表时间:2019-05-19 14:38
磁力驱动泵叶轮分类
所示,适用于大流量泵,其抗汽蚀性能较好。

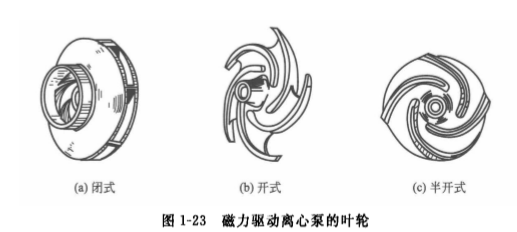

      b.开式叶轮叶轮 两侧均没有盖板,叶片通过筋板连接在轮毂上,如图1-23(b)所示。这种叶轮结构简单,制造容易,但效率低,适用于输送含较事固体悬浮物或带纤维的液体。

      c.半开式叶轮 这种叶轮只有后盖板,如图1-23(c)所示。它适用于输送易于沉淀

      或含固体悬浮物的液体,其效率介于开式和图1-24 双吸叶轮闭式叶轮之间。

      衬氟离心泵叶轮的叶片有直叶片和扭曲叶片两种。直叶片是指整个叶片沿宽度方向均与叶轮轴线平行,如图1-23所示的叶轮叶片均为直叶片。扭曲叶片则是有一部分不与叶轮轴线平行,如图1-25所示。低比转数叶轮的叶片,由于其流道狭长,叶片呈圆形,便于制造;对于高比转数叶轮的叶片,其流道宽度较大,容易扭曲成形,这种叶片可提高泵的抗汽蚀性能,减少冲击损失,从而提高泵的效率。:

      当叶片弯曲方向与叶轮旋转方向相反时,称为后弯式叶片,反之称为前弯式叶片。由于后弯式叶片具有较高的效率,所以一般叶轮的叶片均为后弯式叶片。

      ③口环口环又叫密封环,一般装在泵体上,与叶轮吸人口外圆构成很小间隙(图1-26).由于泵体内液体压力较吸入口压力,
