深入了解氟塑料化工泵结构及选型维护标准

文章出处:未知 人气:发表时间:2019-04-29 20:10

氟塑料化工泵概述:

衬氟泵顾名思义就是内衬氟塑料的泵,按照结构形式一般可分为:衬氟离心泵、衬氟磁力泵、衬氟自吸泵。 衬氟泵泵体采用先进的生产工艺以金属外壳紧衬氟塑料(F46)制造,泵的承重部分为金属材料具有机械强度高、耐压性强、抗机械冲击力优越等优点;主要过流部件叶轮、泵盖等均采用金属嵌件外包氟塑料一次性高温模压而成。使该泵有超强的耐腐蚀性,又有足够的机械强度。泵体、叶轮、泵盖通过热熔融技术经模具高温模压复合而成。关键零部件的加工采用智能数控设备且有专用工装保证其精度。有WB2外装波纹管式和内装双端面机械密封两种结构。外装机械密封结构紧凑、性能稳定、直观可调,并根据磨擦副材质的不同有耐强腐蚀型和耐颗粒型可供选择,内装双端面机械密封耐磨、耐温、耐颗粒结晶性能卓越。使之能广泛应用于制酸制碱、精细化工、冶金、电镀、稀土、分离,离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程,并能在较高温度时可靠运行。

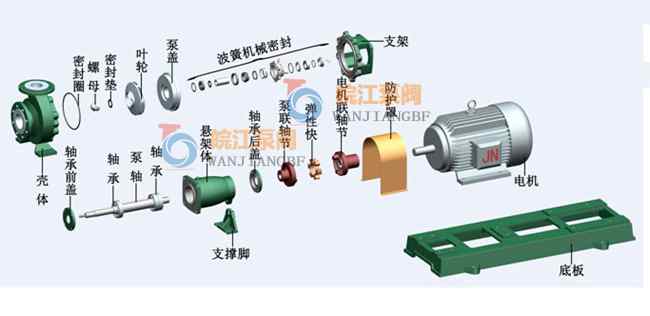

IHF衬氟离心泵外装单端面机封结构:

IHF衬氟离心泵外装单端面机封结构

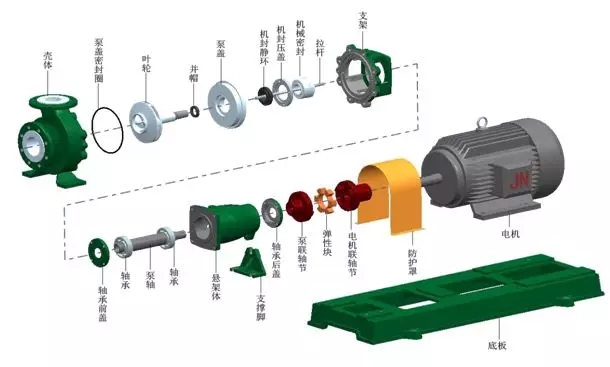

内装双端面机封结构:

内装双端面机封结构

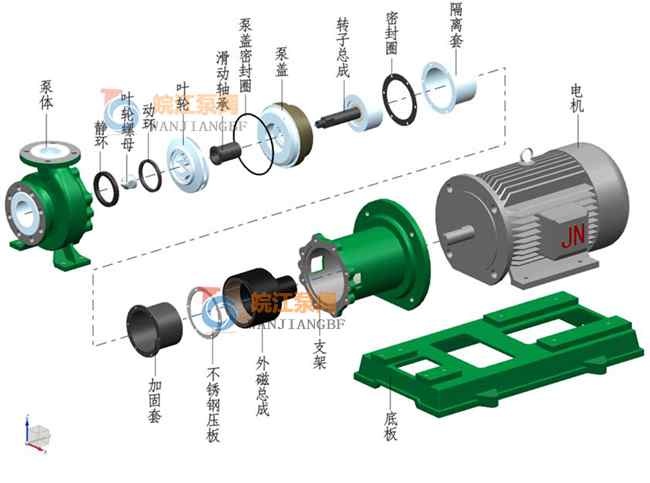

衬氟磁力泵结构图:

衬氟磁力泵结构图

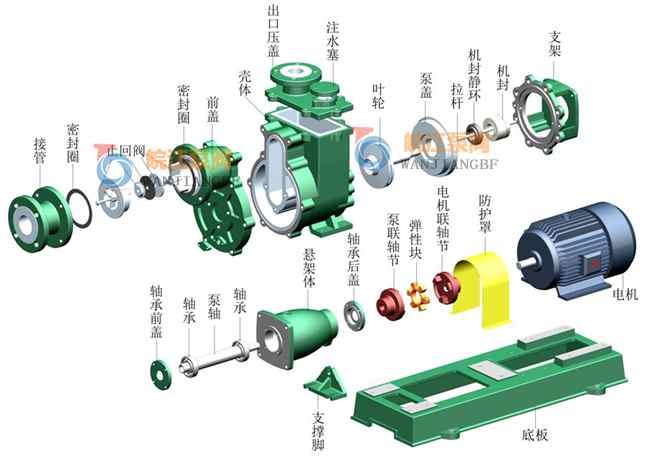

氟塑料自吸泵结构:

衬氟离心自吸泵结构

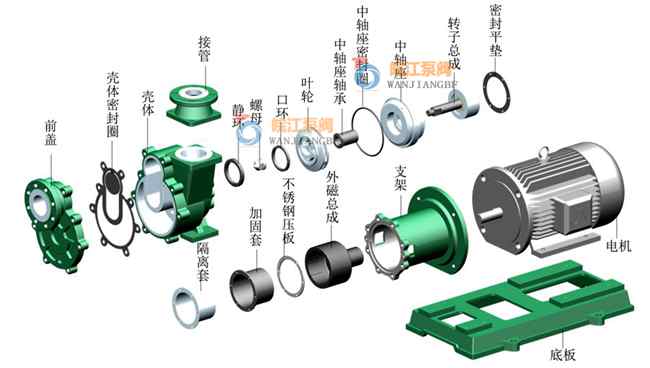

氟塑料磁力自吸泵结构:

衬氟磁力自吸泵结构

耐腐耐磨料浆泵结构:

耐腐耐磨料浆泵结构

氟塑料化工泵如何选型:

泵选型依据,应根据工艺流程和给排水要求,从以下五个方面加以考虑,即介质输送流量、装置扬程、介质性质、管路布置及操作条件。



1.流量:是选泵重要性能数据之一,它直接关系到整个装置的生产能力和输送能力。设计院工艺设计中能算出泵正常、较好小、较好大三种流量。我们在选择泵时,以较好大流量为依据,在没有较好大流量时,通常可取正常流量的1.1倍作为较好大流量。



2.扬程:装置系统所需的扬程是选泵的又一重要性能数据,一般要用放大5%左右的余量后扬程来选型,但不宜过大,过大的扬程裕度极易导致泵运行时产生气蚀!同时要分清出口压力和扬程的关系。



3.介质性质:包括介质名称、物理性质、化学性质和其它性质。物理性质有温度T、密度d、粘度,汽化压力,介质中固体颗粒直径和气体的含量等,这涉及到系统的扬程、有效气蚀余量计算和合适的泵类型;化学性质,主要指液体介质的化学腐蚀性和毒性,是泵选用材料和轴封形式的重要依据。



4.装置:系统的管路布置条件指的是送液高度、送液距离、弯头数量和送液走向,吸入侧较好低液面,排出侧较好高液面等一些数据和管道规格及其长度、材料、管件规格、数量等,以便进行系统扬程计算和气蚀余量的校核。



5.操作条件:操作条件的内容很多,如液体的汽化压力、吸入侧压力(绝对)、排出侧容器压力、海拔高度、环境温度、操作是间隙的还是连续的,泵的位置是固定的还是可移动的。



使用维护:



安装及注意事项:

1、按基础尺寸做好混凝土基础,同时予埋地脚螺栓。

2、在安装前应对泵和电机进行检查,各部分应完好无损,泵内应无杂物。

3、将机组在基础上,在底板和基础之间放成对楔垫,通过高速垫,找正泵的水平。

4、泵的吸入,吐出管路应有支架,不能用泵来支承管路。进出口管路口径应与泵进出口口径相统一。

5、FZB  系列自吸泵安装时应先接进口管,加满液体后再接出口管,校正转向。泵的进口管道必须与泵匹 配,

且总长不能超过5  米。

6、安装完毕,较好后用手转动联轴器,检查有无擦碰现象。

7、磁力泵严禁抽取含有颗料的介质。

8、为防止杂物进入泵内,在进口处应设有过滤器,过滤面积应大于管路截面积的3-4 倍。

9、扬程高的泵在出口管路上还应该安装逆止阀,以防突然停机的水锤破坏。

10、必须保证泵的安装高度符合泵的汽蚀余量,并考虑管路损失及介质温度。

11、介质温度过高时应对机封采取冷却措施,以防机封变形,静环开裂。



启动和运行:



1、开车前应将泵内灌满须输送的液体(如泵是在吸上的情况),关闭出口闸阀,接好电源。

2、接通电源,检查泵的转向是否正确。

3、机组试运转3-6 分钟,如无异常现象可投入运行。

4、停机时,应先将出口的闸阀关闭,然后再切断电源。



维修和保养:



1、定期检查泵和电机,更换易损零件。

2、长期停机不用时,应清洗泵内流道并切断电源

3、严禁空运转
