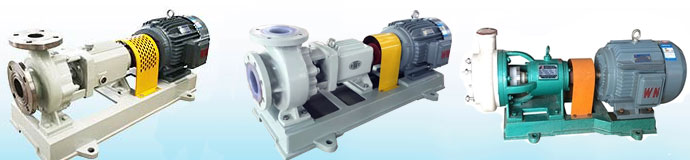

是什么引起氟塑料泵振动,又如何消除?

文章出处:网络整理 人气:发表时间:2019-09-03 19:33
  振动是评价水泵机组运行靠得住性的一个重要指标。振动超标的危害主要有:振动造成泵机组不能正常运行;激发电机和管路的振动,造成机毁人伤;造成轴承等零部件的损坏;造成毗连部件松动,基本裂纹或电机损坏;造成与水泵毗连的管件或阀门松动、损坏;形成振动噪声。

  引起泵振动的原因是多方面的。泵的转轴一般与驱动电机轴直接相连,使得泵的动态机能和电机的动态机能彼此过问干与;高速旋转部件多,动、静均衡沐能满意要求;与流体浸染的部件受水流状况影响较大;流体举动自己的巨大性,也是限制泵动态机能不变性的一个因素。

  1对引起泵振动原因的阐明

  1.1电机

  电机布局件松动,轴承定位装置松动,铁芯硅钢片过松,轴承因磨损而导致支撑刚度下降,会引起振动。质量偏爱,转子弯曲或质量漫衍问题导致的转子质量漫衍不均,造成静、动平权衡超标川。别的,鼠笼式电念头转子的鼠笼笼条有断裂,造成转子所受的磁场力和转子的旋转惯性力不服衡而引起振动,电机缺相,各相电源不服衡等原因也能引起振动。电机定子绕组,由于安装工序的操纵质量问题,造成各相绕组之间的电阻不服衡,因而导致发生的磁场不匀称,发生了不服衡的电磁力,这种电磁力成为激振力激发振动。

  1.2基本及泵支架

  驱动装置架与基本之间回收的打仗牢靠形式欠好,基本和电机系统接收、通报、断绝振动本领差,导致基本和电机的振动都超标。水泵基本松动,可能水泵机组在安装进程中形成弹性基本,可能由于油浸水泡造成基本刚度削弱,水泵就会发生与振动相位差1800的另一个临界转速,从而使水泵振动频率增加,假如增加的频率与某一外在因素频率靠近或相等,就会使水泵的振幅加大。别的,基内地脚螺栓松动,导致约束刚度低落,会使电机的振动加剧。

  1.3联轴器

  联轴器毗连螺栓的周向间距不良,对称性被粉碎;联轴器加长节偏爱,将会发生偏爱力;联轴器锥面度超差;联轴器静均衡或动均衡欠好;弹性销和联轴器的共同过紧,使弹性柱销失去弹性调理成果造成联轴器不能很好地对中;联轴器与轴的共同间隙太大;联轴器胶圈的机器磨损导致的联轴器胶圈共同机能下降;联轴器上利用的传动螺栓质量相互不等。这些原因城市造成振动。

  1.4叶轮

  ①叶轮质量偏爱。叶轮制造进程中质量节制欠好,好比,锻造质量、加工精度不及格;可能输送的液体带有腐化性,叶轮番道受到冲刷腐化,导致叶轮发生偏爱。②叶轮的叶片数、出口角、包角、喉部隔舌与叶轮出口边的径向间隔是否符合等。③利用中叶轮口环与泵体口环之间、级间衬套与隔板衬套之间,由较好初的碰摩,逐渐酿成机器摩擦磨损,这些将会加剧泵的振动。

  1.5传动轴及其帮助件

  轴很长的泵,易产生轴刚度不敷,挠度太大,轴系直线度差的环境,造成动件(传动轴)与静件(滑动轴承或口环)之间碰摩,形成振动。别的,泵轴太长,受水池中活动水攻击的影响较大,使泵水下部门的振动加大。轴端的均衡盘间隙过大,可能轴向的事情窜动量调解不妥,会造成轴低频窜动,导致轴瓦振动。旋转轴的偏爱,会导致轴的弯曲振动。

  1.6泵的选型和变工况运行

  每台泵都有本身的额定工况点,实际的运行工况与设计工况是否切合,对泵的动力学不变性有重要的影响。水泵在设计工况下运行较量不变,但在变工况下运行时,由于叶轮中发生径向力的浸染,振动有所加大;单泵选型不妥,或是两种型号不匹配的泵并联。这些城市造成泵的振动。

  1.7轴承及润滑

  轴承的刚度太低,会造成第一临界转速低落,引起振动。别的,导轴承机能闭不良导致耐磨性差,牢靠欠好,轴瓦间隙过大,也容易造成振动;而推力轴承和其他的转动轴承的磨损,则会使轴的纵向窜动振动以及弯曲振动同时加剧。润滑油选型不妥、变质、杂质含量超标及润滑管道不畅而导致的润滑妨碍,城市造成轴承工况恶化,激发振动。电念头滑动轴承油膜的自激也会发生振动。

  1.8管道及其安装牢靠

  泵的出口管道支架刚度不足,变形太大,造成管道下压在泵体上,使得泵体和电机的对中性粉碎;管道在安装进程中比力太大,收支口管路与泵毗连时内应力大;进、出口管线松动,约束刚度下降甚至失效;出口流道部门全部断裂,碎片卡人叶轮;管路不畅,如出水口有气囊;出水阀门掉板,或没有开启;进水口有进气,流场不均,压力颠簸。这些原因城市直接可能间接地导致泵和管路的振动。

  1.9零部件间的共同

  电机轴和泵轴同心度超差;电机和传动轴的毗连处利用了联轴器,联轴器同心度超差;动、静零部件之间(如叶轮毅和口环之间)的设计间隙的磨损变大;中间轴承支架与泵筒体间隙超标;密封圈间隙不符合,造成了不服衡;密封环周围的间隙不匀称,好比口环未人槽可能隔板未人槽,就会产生这种环境。这些倒霉因素都能造成振动。

  1.10水泵自身的因素

  叶轮旋转时发生的非对称压力场;吸水池和进水管涡流;叶轮内部以及涡壳、导流叶片漩涡的产生及消失;阀门半开造成漩涡而发生的振动;由于叶轮叶片数有限而导致的出口压力漫衍不均;叶轮内的脱流;喘振;流道内的脉动压力;汽蚀;水在泵体中活动,对泵体会有摩擦和攻击,好比水流撞击隔舌和导流叶片的前缘,造成振动;输送高温水的锅炉给水泵易产生汽蚀振动;泵体内压力脉动,衬氟离心泵,主要是泵叶轮密封环,泵体密封环的间隙过大,造成泵体内泄漏损失大,回流严重,进而造成转子轴向力的不服衡和压力脉动,会加强振动。别的,对付输送热水的泵,假如启动前泵的预热不均,可能水泵滑动销轴系统的事情不正常,造成泵组的热膨胀,会诱发启动阶段的猛烈振动;泵体来自热膨胀等方面的内应力不能释放,则会引起转轴支撑系统刚度的变革,当变革后的刚度与系统角频率成整倍数干系时,就产生共振。

  2减轻振动的法子

  2.1从设计制造环节消除振动

  机器布局设计方面留意的问题

  1)轴的设计。

  增加传动轴支撑轴承的数目,减小支撑间距,在适当范畴内减小轴长,适当加大轴的直径,增加轴的刚度;当泵轴转速逐渐增加并靠近或整数倍于泵转子的固有振动频率时,泵就会激烈振动起来,所以在设计时,应使传动轴的固有频率避开电机转子角频率;提高轴的制造质量,防备质量偏爱和过大的形位公差。

  2)滑动轴承的选择。

  回收无须润滑的滑动轴承;在液态烃等化工泵中,滑动轴承质料应回收具有精采自润滑机能的质料,好比聚四氟乙烯;在深井热水泵中,导流衬套选择填充聚四氟乙烯、石墨和铜粉的材质,并公道设计其布局,使滑动轴承的牢靠靠得住;叶轮密封环和泵体密封环处回收摩擦因数小的摩擦副,好比M20lK石墨质料一钢;限制较好高转速;提高轴瓦承载本领及轴承座的刚度。

  3)利用应力释放系统。

  对付输送热水的泵,设计时,应使由泵体变形而引起的毗连件之间的布局应力得以释放,好比在泵体地脚螺栓上面增加螺栓套,制止泵体直接和刚度很大的基本打仗。

  2.12水泵的水力设计留意事项

  1)公道地设计水泵叶轮及流道,使叶轮内少产生汽蚀和脱流;公道选择叶片数、叶片出口角、叶片宽度、叶片出口架空系数等参数,消除扬程曲线驼峰;泵叶轮出口与蜗壳隔舌的间隔,有资料认为该值为叶轮外径的十分之一时,脉动压力较好小;把叶片的出口边沿做出倾角(好比做成20。阁下),衬氟磁力泵,来减小攻击;担保叶轮与蜗壳之间的间隙;提高泵的事情效率。同时,对泵的出水流道等相关流道举办优化设计,淘汰水力损失引起的振动。公道设计各类泵的进水段处的吸入室,以及压缩级的机器布局,淘汰压力脉冲,可以担保流场不变,提高泵的事情效率,减小能量损失,也可以提高泵的振动动态机能的不变性。

  2)汽蚀振动是泵振动的很重要的一部门。当泵的人口压力低于相应水温下的饱和压力时,会产生陪伴猛烈振动的汽蚀。减小汽蚀的法子包罗:确定水泵的安装高度时,使装置的有效汽蚀余量大于泵的较好小装置汽蚀余量;适当加大进水管直径,缩短进水管长度,淘汰管路附件,通流部门断面变革率力争较好小,提高管壁的粗拙度;淘汰弯头数目和加大管道转弯角度;低落水泵的事情转速;回收抗空化汽蚀的质料,好比不锈钢,或在容易产生汽蚀的部位涂环氧树脂;进水流道设计要公道,力争滑腻,使进人叶轮的水流速度和压力漫衍匀称,制止局部低压区;提高制造加工质量,制止因为叶片型线禁绝确造成局部流速过大,压降过多;提高泵装置的抗汽蚀机能,包罗在泵的入口处配置水力增能器,增能器的布局,提高泵的吸人压头,从而提高泵装置汽蚀余量;增加几许倒灌高度;只管淘汰进水管路水头损失;回收双吸式泵。

  为了担保吸水管或压水管内无氛围积贮,吸水管的任何部门都不能高过水泵的入口。为了减小人水口处的压力脉动,吸水管路直径应比泵人口直径大一个尺寸数量级,以便水流在泵人口处有必然的收缩,使流速漫衍较量匀称,同时还该当在泵人口前有一段直管,直管长度不小于管路直径的10倍。留意缔造精采进水条件,进水池内水流要平稳匀称,以消除陪伴卡门涡旋的振动。

  3)基本的设计。基本的重量应为泵和电机等机器重量总合的三倍以上;盛水池的基本应具有相当的强度;电机支架与基本较好好做成一体或做成面打仗;在泵和支架之间配置隔振垫或隔振器。别的,在管路之间回收减振质料毗连,淘汰管路部署,可以消除弹性打仗和水力损失带来的振动。

  2.2从安装和维护进程消除振动

  1)轴和轴系。

  安装前查抄水泵轴、电机轴、传动轴有没有弯曲变形、质量偏爱的环境,若有,则必需改正可能进一步加工;查抄与导轴承打仗的传动轴,是否因弯曲而摩擦轴瓦或衬套而使本身受激力。假如监测表白,轴实际上已经弯曲了,则改正泵轴。同时,查抄轴的端间隙值,若该值过大,则表白轴承已磨损,需改换轴承。

  2)叶轮。

  动、静均衡是否及格。

  3)联轴器。

  螺栓间距是否精采;弹性柱销和弹性套圈团结不能过紧;联轴器内孔与轴的共同是否过松,若太松,可回收诸如喷涂的要领来减小联轴器内径直至其到达过渡共同所要求的尺寸,尔后将联轴器牢靠在轴上。

  4)滑动轴承。

  间隙值是否切合尺度;遍地润滑是否精采;提高泵的轴瓦查验工艺程度,严格遵循先刮瓦、后研磨、再刮瓦的轮回措施,担保轴瓦与轴颈的打仗面积到达划定的尺度:①泵轴颈与轴承间隙值,通过改换前后轴承、研磨、刮瓦、调解等手段到达及格。②泵轴承体与轴承箱球面顶间隙值及格。③泵轴轴承下瓦和泵轴轴颈打仗点及打仗角度:尺度划定下瓦背与轴承座打仗面积应在60%以上,轴颈处滑动打仗面上的打仗点密度保持在每平方厘米2一4个点,打仗角度保持在60“一90”。

  5)支架和底板。

  实时发明有振动的支撑件的疲惫环境,防备因为强度和刚度低落造成固有频率下降。

  6)间隙和易损件。

  担保电机轴承间隙符合;适当调解叶轮与涡壳之间的间隙;按期查抄、改换叶轮口环、泵体口环、级间衬套、隔板衬套等易磨损零件。

  2.3消除由于泵的选型和操纵不妥引起的振动

  两泵并联应担保泵机能沟通。泵机能曲线应为缓降型为好,不能有驼峰。利用时要留意:消除导致水泵超载的因素,好比流道堵塞;适当耽误泵的启时间,减小对传动轴的扰动,减小动弹部件和静止零件之间的碰撞和摩擦,以及由此引起的热变形;对付水润滑的滑动轴承,启动进程中应加足预润滑水,制止干启动,直至水泵出水后再遏制注水;按期向需要注油的轴承适量注油;对付长轴液下离心泵,因为轴系存在着扭转振动,若利用的有推力瓦,则受损伤的主要是推力瓦,这时可以适当提高润滑油的粘度,防备液体动压润滑膜的粉碎。较好后,为了防备泵的振幅过大,还可以利用丈量阐明振动状况来确定水泵的较好佳事情参数。

  3结论

  泵振动的诱因包罗机器的、水力的和电力的原因。振动节制综合反应了机器加工工艺、机器安装人员的操纵程度、水泵操纵人员的素质、水力设计软件的成果、各部门质料机能状况、监测仪器的机能。实际事情中,解除振动要团结履历和理论阐明,将振念头理阐明和实际检测仪器获得的数据团结起来。许多振动可以通过提高设计和安装质量,提高操纵程度,增强日常维护予以消除。陪伴着新质料技能的成长和新工艺的呈现,以及电子计较机技能与数值要领和流体力学基本理论的进步,加上振动噪声诊断技能的鼓起和成长,水泵的设计、利用、维护程度必将蒸蒸日上,机能也必然会日趋优化,动态机能也会日趋不变。
